汽车企业名称 |
江苏常隆客车有限公司 |
|||||
|
注册地址 |
江苏省江阴市新澄路2号 |
|||||
|
车辆类型 |
乘用车及客车 |
|||||
|
车辆型号 |
YS6100GBEVB |
|||||
|
联系人 |
吴珊 |
职务 |
平台管理员 |
|||
|
联系电话 |
18915323862 |
|
zlb@alfabus.cn |
|||
|
动力蓄电池拆解信息 |
||||||
|
信息分类 |
信息要求 |
信息说明 |
||||
|
动力蓄电池基本信息 |
动力蓄电池包规格/型号 |
PL13181250/GN-128V/240Ah,GN-76.8V/240Ah |
||||
|
动力蓄电池制造商 |
北京国能电池科技有限公司 |
|||||
|
产品类型 |
能量型 |
|||||
|
电池类型 |
磷酸铁锂蓄电池 |
|||||
|
上市年份 |
|
|||||
|
尺寸大小 |
13×181×250(单体)/1060*630*240,820*630*240 |
|||||
|
额定容量 |
60(单体)/240,240 |
|||||
|
标称电压 |
3.2(单体)/128,76.8 |
|||||
|
额定质量 |
1.25(单体)/236,146 |
|||||
|
正负极材料 |
磷酸铁锂材料/石墨材料 |
|||||
|
电解液类型 |
六氟磷酸锂材料 |
|||||
|
蓄电池模块的数量 |
736 |
|||||
|
蓄电池单体的数量 |
736 |
|||||
|
串并联方式 |
4并184串，共5箱(4箱,1箱) |
|||||
|
其他技术参数 |
见箱体名牌信息 |
|||||
|
动力蓄电池拆解总体要求 |
拆解条件 |
拆解人员具备资格，拆解企业获得资格，拆解作业指导书 |
||||
|
装备要求 |
绝缘测试设备，绝缘手套等安全装备 |
|||||
|
场地要求 |
地面硬化并防渗漏，防雨，通风，光线良好，消防安全设施齐全，布局符合相关 |
|||||
|
其他 |
安全要求 |
|||||
|
拆解作业程序与说明 |
预处理 |
外部附属件拆除 |
拆纸箱 |
|||
|
绝缘操作 |
绝缘手套，绝缘测试仪 |
|||||
|
放电操作 |
包绝缘胶 |
|||||
|
清洁操作 |
气枪 |
|||||
|
信息记录说明 |
电池型号，制造商，容量，电压，质量 |
|||||
|
其他 |
粘帖回收码 |
|||||
|
电池包拆解 |

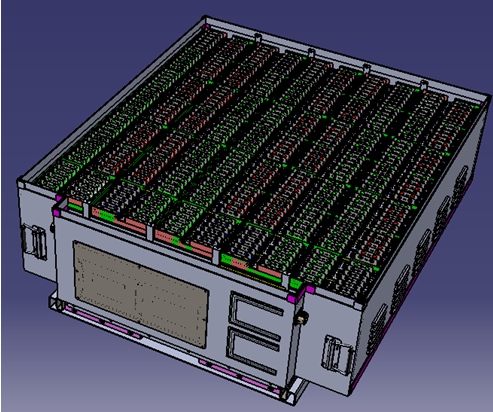

电池包示意图 |
|
||||
|
外壳 |
拆解步骤 |
使用螺丝刀将螺栓拆除，将箱盖搬到指定放置区域 |
||||
|
拆解对应方法 |
使用对应的套筒，对应扭力，若生锈可加点润滑油 |
|||||
|
拆解装置 |
套筒M5 |
|||||
|
拆解工具 |
电动螺丝刀 |
|||||
|
注意事项等 |
套筒要垂直 |
|||||
|
输出端接触器 |
拆解步骤 |
手动盖板卡扣打开，拆除盖板 |
||||
|
拆解对应方法 |
|
|||||
|
拆解装置 |
|
|||||
|
拆解工具 |
|
|||||
|
注意事项等 |
|
|||||
|
托架 |
拆解步骤 |
拆除线束卡扣，松开线束与模组以及元器件卡槽连接，线束拆除放到对应物料框 |
||||
|
拆解对应方法 |
|
|||||
|
拆解装置 |
|
|||||
|
拆解工具 |
|
|||||
|
注意事项等 |
|
|||||
|
隔板 |
拆解步骤 |
使用电动螺丝刀拆除与熔断器连接螺栓 |
||||
|
拆解对应方法 |
|
|||||
|
拆解装置 |
M10套筒 |
|||||
|
拆解工具 |
电动螺丝刀 |
|||||
|
注意事项等 |
铜排要绝缘胶 |
|||||
|
保险丝 |
拆解步骤 |
使用电动螺丝刀拆除螺母/螺栓 |
||||
|
拆解对应方法 |
|
|||||
|
拆解装置 |
M8套筒 |
|||||
|
拆解工具 |
电动螺丝刀 |
|||||
|
注意事项等 |
|
|||||
|
冷却液管路 |
拆解步骤 |
从总开铜排开始，依次使用电动螺丝刀拆除连接螺母 |
||||
|
拆解对应方法 |
|
|||||
|
拆解装置 |
M8套筒 |
|||||
|
拆解工具 |
电动螺丝刀 |
|||||
|
注意事项等 |
从总正开始 |
|||||
|
线束 |
拆解步骤 |
使用电动螺丝刀拆除固定模组的螺栓，然后使用吊钩将模组拆除 |
||||
|
拆解对应方法 |
|
|||||
|
拆解装置 |
模组专用吊钩，M6套筒 |
|||||
|
拆解工具 |
电工螺丝刀 |
|||||
|
注意事项等 |
|
|||||
|
线路板 |
拆解步骤 |
使用电动螺丝刀将固定ＢＭＳ的螺钉取出 |
||||
|
拆解对应方法 |
|
|||||
|
拆解装置 |
M５套筒 |
|||||
|
拆解工具 |
电动螺丝刀 |
|||||
|
注意事项等 |
|
|||||
|
电池管理系统 |
拆解步骤 |
使用电动螺丝刀将固定托盘的螺钉取出 |
||||
|
拆解对应方法 |
|
|||||
|
拆解装置 |
M５套筒 |
|||||
|
拆解工具 |
电动螺丝刀 |
|||||
|
注意事项等 |
|
|||||
|
高压安全盒 |
拆解步骤 |
使用电动螺丝刀将固定正负插口的螺钉取出 |
||||
|
拆解对应方法 |
|
|||||
|
拆解装置 |
M4套筒 |
|||||
|
拆解工具 |
电动螺丝刀 |
|||||
|
注意事项等 |
|
|||||
|
其他固定件 |
拆解步骤 |
使用电动螺丝刀将固定通讯口及加热口的螺钉取出，手动将泡棉取出 |
||||
|
拆解对应方法 |
|
|||||
|
拆解装置 |
套筒M4 |
|||||
|
拆解工具 |
电动螺丝刀 |
|||||
|
注意事项等 |
|
|||||
|
电池模块拆解 |
蓄电池模块的结构示意图 |
|
||||
|
扎带 |
拆解步骤 |
挂断扎带 |
||||
|
对应方法 |
|
|||||
|
装置 |
|
|||||
|
工具 |
剪刀（刀具） |
|||||
|
注意事项等 |
|
|||||
|
固定架/上压板 |
拆解步骤 |
拆除支架及上压板 |
||||
|
对应方法 |
|
|||||
|
装置 |
|
|||||
|
工具 |
|
|||||
|
注意事项等 |
|
|||||
|
集成线束 |
拆解步骤 |
使用剪钳剪断端子 |
||||
|
对应方法 |
|
|||||
|
装置 |
|
|||||
|
工具 |
剪钳 |
|||||
|
注意事项等 |
|
|||||
|
单体 |
拆解步骤 |
使用切割机将极柱及连接片隔断，分割出单个电芯 |
||||
|
对应方法 |
先切割极柱，再切割连接片 |
|||||
|
装置 |
固定模组夹具 |
|||||
|
工具 |
切割机 |
|||||
|
注意事项 |
|
|||||
|
电池单体 |
取出操作 |
|
||||
|
所需工具 |
|
|||||
